Monitores y sala de lectura

Verifique que los monitores muestren todos los tonos de gris y que la luz de la sala no los opaque. Prueba visual con el patrón TG18-QC, mediciones con fotómetro y luxómetro, y evaluación frente a los criterios del informe AAPM 270.

Paso 1

Monitor evaluado

Uso del monitor

Criterios para diagnóstico: L′max ≥ 300 cd/m², L′min ≥ 1 cd/m², curva GSDF dentro de ± 10 %.

Paso 2

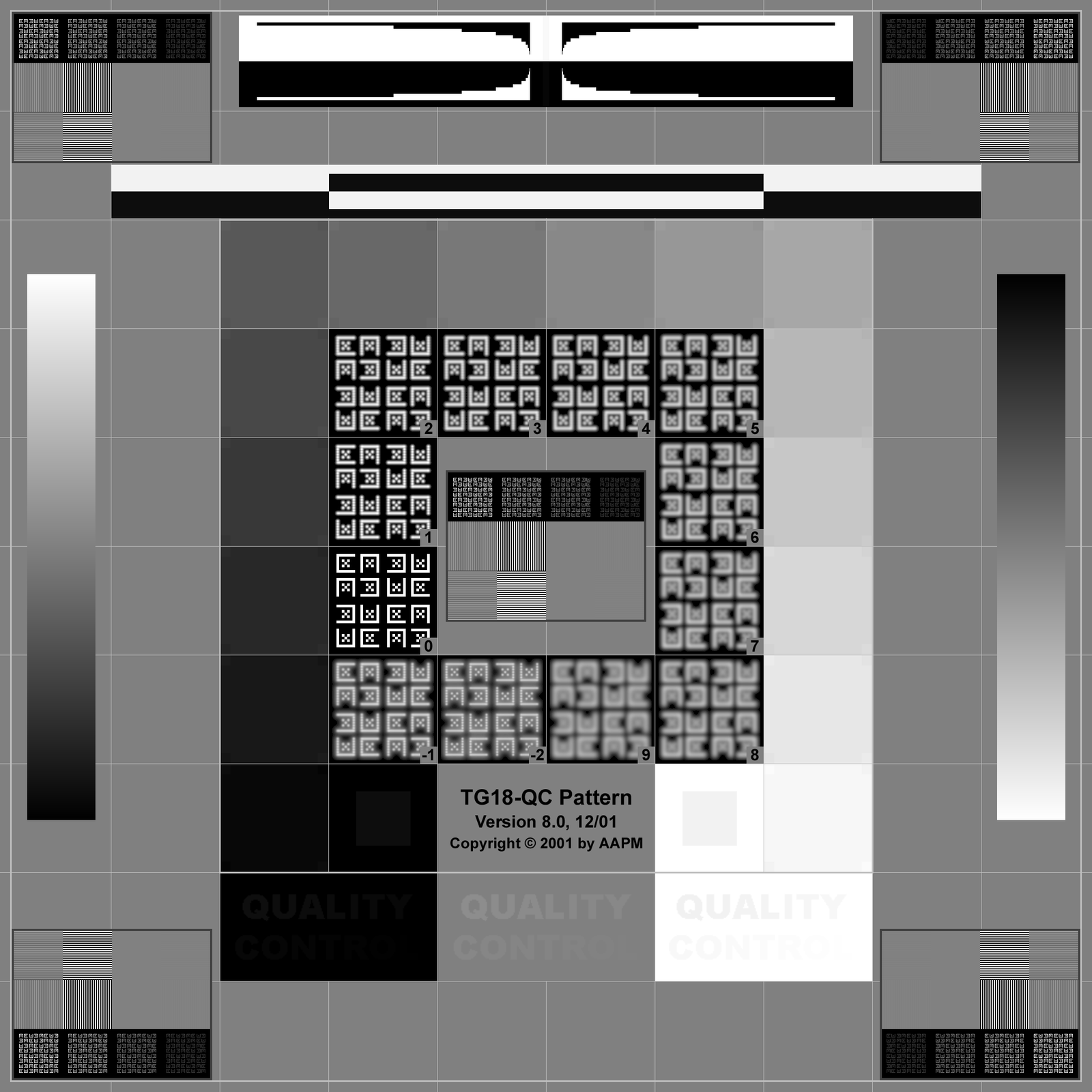

Prueba visual con el patrón TG18-QC

Abra el patrón en pantalla completa en el monitor que va a evaluar, con la luz de la sala como se usa al leer. Lo ideal es abrir el archivo DICOM en la estación de diagnóstico, donde se aplica la calibración del monitor.
Descargar DICOMDescargar PNG
Los 16 parches de luminancia se distinguen uno del otro, de oscuro a claroDos parches vecinos que se ven iguales indican que la curva de grises se perdió en ese rango.
Dentro de los parches negro y blanco se ve el cuadro pequeño interiorEs la prueba de 5 % sobre 0 % y 95 % sobre 100 %: detecta negros aplastados y blancos saturados.
Las letras 'QUALITY CONTROL' de bajo contraste se leen en los tres fondosSi no se leen sobre el fondo oscuro, revise la luz de la sala y la calibración.
Las rampas laterales son continuas, sin bandas ni saltosLas bandas indican pérdida de profundidad de bits en la tarjeta de video o en la calibración.
Los patrones de líneas del centro y de las cuatro esquinas se ven como líneas, no como gris uniformeEvalúa la resolución en toda la pantalla, no solo en el centro.
Las letras de los patrones Cx se distinguen en el centro y en las esquinasAnote el último número en que las distingue y compárelo con la prueba anterior: si baja, la pantalla perdió nitidez.
Las líneas de la cuadrícula son rectas y el patrón ocupa la pantalla sin recortesDetecta distorsión geométrica y escalado incorrecto.
Las barras blanco y negro de arriba no dejan sombras ni estelasDetecta artefactos en transiciones de alto contraste.
No hay píxeles muertos, manchas ni zonas más oscuras en los fondos uniformes
Paso 3

Luminancia y luz ambiental

Mida en el centro de la pantalla con el patrón blanco (100 %) y el negro (0 %). Con fotómetro de contacto la lectura no incluye la luz de la sala: el cálculo le suma la luminancia ambiental. Con fotómetro telescópico, que ya la incluye, escriba 0 en la luminancia ambiental.

cd/m²
Lmax medida en el centro
cd/m²
Lmin medida en el centro
lux
Luxómetro a la altura de los ojos, mirando al monitor
cd/m² por lux
Pantallas médicas LCD: 0,005 a 0,01
cd/m²
Con el monitor apagado. Si la deja vacía se estima con la luz y el coeficiente
Paso 4

Uniformidad y pareja de monitores

Con un gris uniforme en toda la pantalla (patrón TG18-UN80), mida el centro y las cuatro esquinas. Si el monitor trabaja en pareja, mida la luminancia máxima del otro monitor y, si tiene colorímetro, la diferencia de color del blanco.

cd/m²
cd/m²
cd/m²
cd/m²
cd/m²
cd/m²
Déjela vacía si el monitor no trabaja en pareja
Δu′v′
Con colorímetro. Debe ser 0,01 o menos
Paso 5

Respuesta de grises (curva DICOM GSDF)

Mida la luminancia de los 18 niveles de gris, del más oscuro al más claro (patrones TG18-LN12-01 a 18 en la estación DICOM). La herramienta calcula si cada salto de gris corresponde a lo que la curva DICOM espera para el ojo humano. Para pantallas de revisión puede usar los niveles de este navegador.

Contraste por cada paso de gris

ToleranciaEsperado (GSDF)Medido
Ingrese los 18 niveles (o cargue el ejemplo) para ver la curva.
Resultado

Sin datos

Diligencie la prueba visual y las mediciones para obtener el resultado.

Sin datosPrueba visual TG18-QCSin evaluarCriterio: Todos los elementos visibles
Sin datosLuminancia máxima L′maxSin medirCriterio: ≥ 300 cd/m²
Sin datosLuminancia mínima L′minSin medirCriterio: ≥ 1 cd/m²
Sin datosRazón de luminancia L′max ÷ L′minSin medirCriterio: 250 a 450 (objetivo 350)
Sin datosLuminancia ambiental LambSin medirCriterio: ≤ Lmin ÷ 4
Sin datosIluminación de la salaSin medirCriterio: 25 a 75 lux
Sin datosUniformidadSin medirCriterio: ≤ 30 %
Sin datosPareja de monitores (L′max)No aplicaCriterio: ≤ 10 %
Sin datosColor del blanco entre monitoresNo aplicaCriterio: ≤ 0,01
Sin datosCurva de grises GSDF0 de 18 nivelesCriterio: ≤ 10 %

Programa de control de calidad

¿Cada cuánto y quién?

Frecuencia sugeridaPruebaResponsable
Diaria, antes de leerPrueba visual con el patrón TG18-QC (paso 2)Radiólogo o usuario del monitor
Mensual o trimestralLuminancia máxima y mínima, razón de luminancia y luz de la sala (paso 3)Administrador PACS o ingeniería biomédica
Anual y tras reparar, recalibrar o mover el monitorCurva GSDF, uniformidad, pareja de monitores y color del blanco (pasos 4 y 5)Físico médico o proveedor del monitor
Criterios y cómo se calcula

L′ es la luminancia que ve el radiólogo: la del monitor más la luz de la sala reflejada en la pantalla (L′ = L + Lamb). Si no mide Lamb, se estima como coeficiente de reflexión × lux.

Luminancia máxima L′max: 300 cd/m² o más en diagnóstico, 350 en mamografía y 200 en revisión clínica. Luminancia mínima L′min: 1,0; 1,2 y 0,8 cd/m², respectivamente.

Razón de luminancia L′max ÷ L′min: objetivo 350, aceptable entre 250 y 450. Por debajo se pierde contraste; por encima, el ojo no alcanza a adaptarse a todo el rango.

Luz ambiental: Lamb no debe superar la cuarta parte de Lmin. En salas de lectura diagnóstica se recomiendan 25 a 75 lux. La herramienta calcula cuántos lux tolera su monitor: Lmin ÷ (4 × coeficiente de reflexión).

Uniformidad = 200 × (L más alta − L más baja) ÷ (L más alta + L más baja) entre el centro y las esquinas: 30 % o menos. Pareja de monitores: la luminancia máxima no debe diferir más de 10 % y el color del blanco no más de 0,01 Δu′v′.

Curva GSDF: con las 18 mediciones se calcula el índice JND (diferencia apenas perceptible) de los extremos según DICOM PS3.14. Para cada par de niveles se compara el contraste medido, 2 × (L₂ − L₁) ÷ (L₂ + L₁) ÷ ΔJND, con el que da la curva estándar en ese punto. La desviación máxima debe ser de 10 % en diagnóstico y mamografía, y 20 % en revisión clínica.

Niveles de este navegador: el navegador no aplica la calibración DICOM del monitor ni del visor, así que esta medición vale como verificación rápida para pantallas de revisión. La prueba oficial de un monitor de diagnóstico se hace con los patrones TG18 abiertos en la estación de lectura.

Criterios: AAPM Report 270 (2019), Display quality assurance, y AAPM TG18 (2005), Assessment of display performance for medical imaging systems. El patrón TG18-QC es del grupo de trabajo TG18 de la AAPM.
